3 No Plise Sineklik Kuşgözü Montaj Kalıbı 5–5,5 mm Özel Üretim Isıl İşlemli Çelik KLP0003Sin

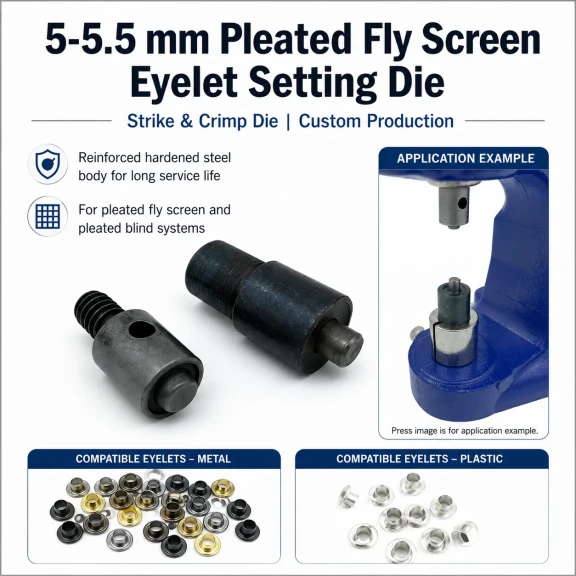

3 No Plise Sineklik Kuşgözü Montaj Kalıbı Nedir?

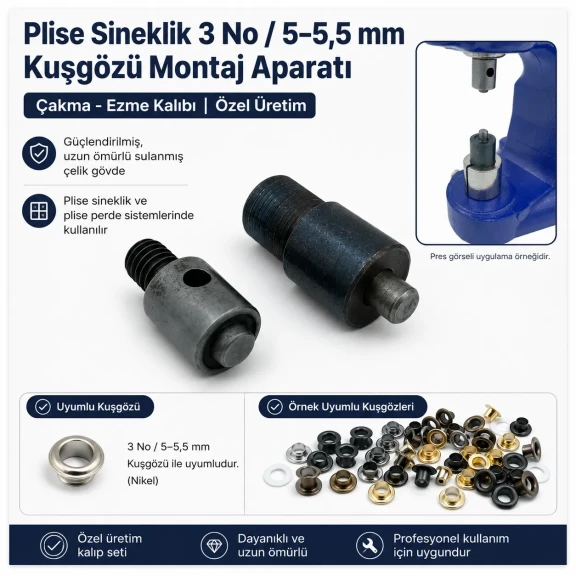

3 No / 5–5,5 mm plise sineklik kuşgözü montaj kalıbı; plise sineklik ve plise perde üretiminde PVC şerit üzerine yerleştirilen metal kuşgözü ile seçilen pulu pres baskısı altında birleştiren özel üretim çakma aparatıdır.

Bu ürün kuşgözü değildir. PVC şeritte hazırlanmış deliğe geçirilen kuşgözünün boru bölümünü pul üzerinde kontrollü biçimde kıvırır, ezer ve kapatır. Kuşgözünün görünen ön yüzünü destekleyerek montaj sırasında formunun korunmasına yardımcı olur.

Kalıp, standart genel amaçlı 3 No kuşgözü aparatından farklı olarak plise sineklik üretiminde kullanılan belirli kuşgözü geometrisi dikkate alınarak hazırlanır. Güçlendirilmiş ve ısıl işlem görmüş sertleştirilmiş çelik yapı, yoğun ve tekrarlı atölye uygulamalarında yüzey dayanımının korunmasına yardımcı olur.

Hangi Durumda Seçilmelidir?

• Plise sineklik veya plise perde üretiminde 3 No / 5–5,5 mm kuşgözü kullanılıyorsa
• PVC şerit üzerindeki ip geçiş noktalarına kuşgözü ve pul takılacaksa
• Standart genel amaçlı kalıptan daha kontrollü kapanma isteniyorsa
• Seri üretimde aynı kuşgözü modeli tekrarlı olarak uygulanacaksa
• Kuşgözü ön yüzünün montaj sırasında ezilmesi veya şeklinin bozulması azaltılmak isteniyorsa
• Kuşgözü borusunun pul üzerinde eşit ve dengeli kıvrılması gerekiyorsa

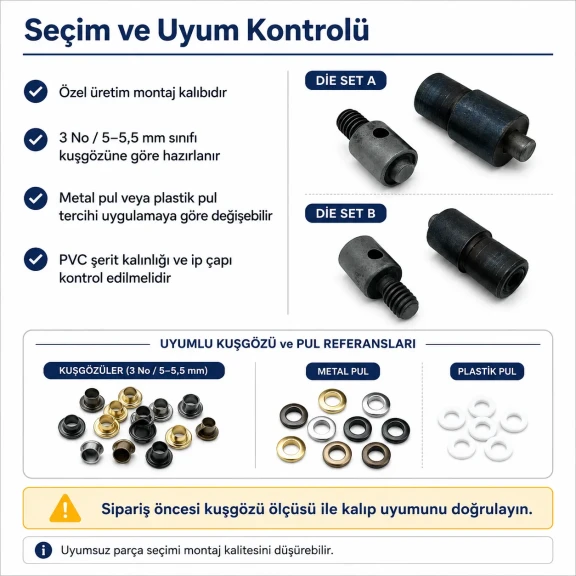

Teknik Özellikler ve Uyumluluk

Hangi Kuşgözü İçin Hazırlanmıştır?

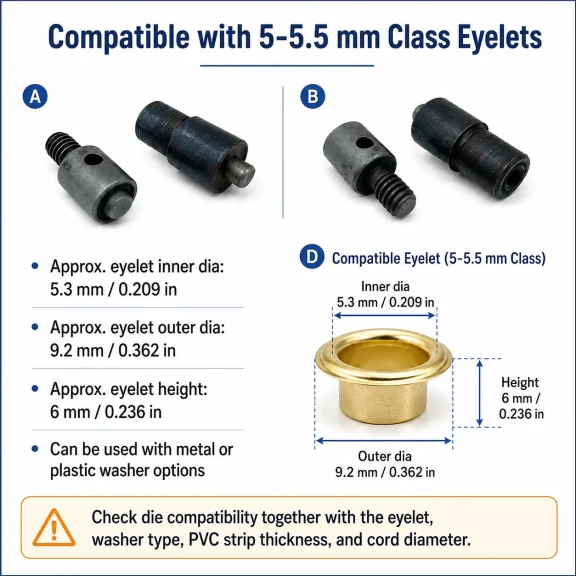

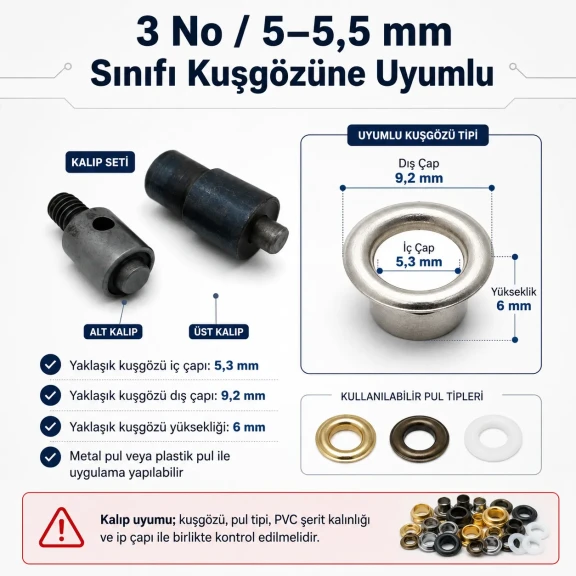

Bu özel montaj kalıbının ana hedef ürünü, yaklaşık 5,3 mm iç çap, 9,2 mm dış çap ve 6 mm standart boru yüksekliğine sahip plise sineklik kuşgözüdür. Kuşgözü, plastik veya metal pul seçeneğiyle PVC şerit üzerinde kullanılabilir.

Yüksek adetli paket seçeneğinde kullanılan kuşgözünün kapsül geometrisi, standart paketle aynıysa aynı kalıp değerlendirilebilir. Üretim öncesinde kuşgözü kapsülü, pul ve kalıp birlikte denenmelidir.

Standart Kalıptan Farkı Nedir?

Genel amaçlı 3 No kuşgözü kalıbı, yaklaşık 5–5,6 mm iç çap grubundaki farklı standart kuşgözlerini pratik uygulamada tolere edebilir. Özel plise sineklik kalıbı ise belirli kuşgözünün ön yüzü, dış çapı, boru yüksekliği ve pul yapısı dikkate alınarak hazırlanır.

Ürüne özel çalışma yüzeyi; kuşgözünün kalıp içinde merkezlenmesine, ön yüzünün korunmasına ve borunun pul üzerinde daha kontrollü kıvrılmasına yardımcı olur. Özellikle yüksek adetli üretimde aynı montaj sonucunun tekrarlanmasını kolaylaştırır.

Ekstra Uzun Borulu Kuşgözüyle Kullanılabilir mi?

Standart plise sineklik kuşgözü ile ekstra uzun borulu model aynı 3 No / 5–5,5 mm sınıfında bulunabilir. Ancak ekstra uzun modelin dış çapı ve boru yüksekliği farklıdır.

Ekstra uzun boru, pul üzerinde daha fazla metalin kıvrılmasını gerektirir. Standart boruya göre hazırlanmış montaj profili ekstra uzun modelde fazla ezilme, yana yatma, gevşek kapanma veya PVC şeritte deformasyon oluşturabilir.

Delme Kalıbı ile Montaj Kalıbı Aynı mıdır?

Hayır. Delme kalıbı, PVC şerit üzerinde kuşgözünün geçeceği deliği hazırlar. Montaj kalıbı ise hazırlanan deliğe yerleştirilen kuşgözü ile pulu pres altında birleştirir.

Bu ürün yalnızca montaj, çakma ve ezme işlemi içindir. PVC şeritte delik açmak için ayrıca 5 mm kuşgözü delme kalıbı veya sistemle uyumlu bir delici kullanılmalıdır.

Plise Sineklik Üretiminde Sağladığı Avantajlar

• Kuşgözünün PVC şerit üzerinde daha kontrollü merkezlenmesine yardımcı olur.
• Kuşgözü ön yüzünün gereğinden fazla ezilmesi riskini azaltır.
• Borunun pul üzerinde eşit biçimde kıvrılmasını destekler.
• Seri üretimde tekrarlanabilir montaj sonucu alınmasına yardımcı olur.
• Yanlış ezme ve merkezden kaçma nedeniyle oluşabilecek fireyi azaltabilir.
• Isıl işlemli çelik yapı, yoğun atölye kullanımında aşınma direncini destekler.

Gerçek Kullanım Alanları

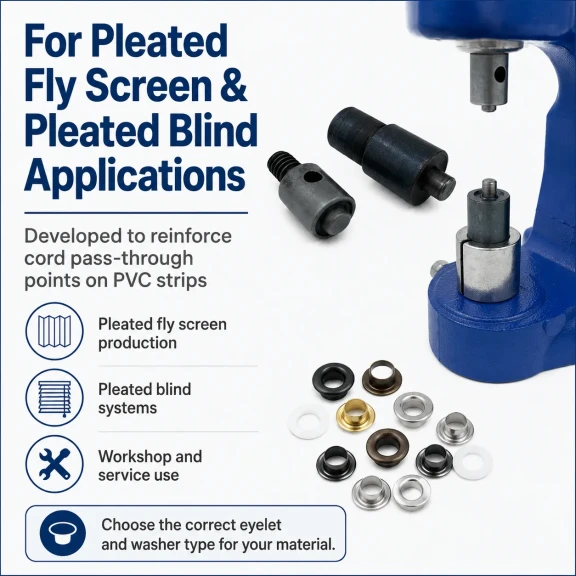

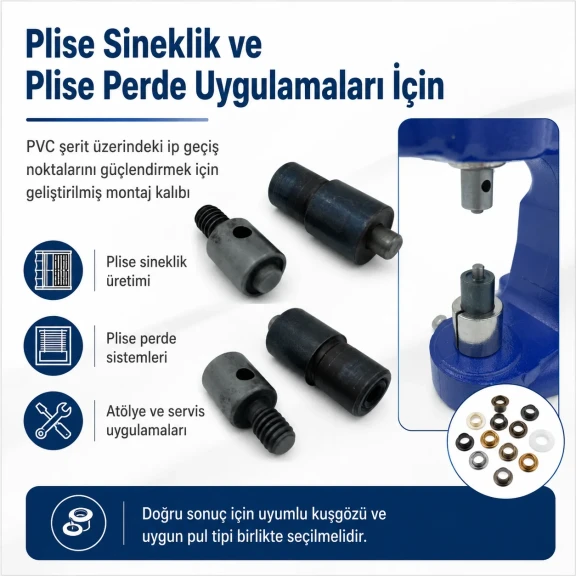

• Plise sineklik üretim hatları
• Plise perde ve pileli sineklik imalatı
• Akordiyon sineklik sistemleri
• PVC şerit üzerindeki ip geçiş noktaları
• Sineklik tamir ve yenileme atölyeleri
• Aynı kuşgözü modelini seri uygulayan üreticiler

Uyumlu Kuşgözü, Delme Kalıbı ve Pres

• Standart 3 No / 5–5,5 mm plise sineklik kuşgözü
• Yüksek adetli 5 mm metal plise sineklik kuşgözü
• 3 No / 5,5 mm kuşgözü için 5 mm delme kalıbı
• Plise sineklik ve plise perde kuşgözleri
• Kuşgözü montaj kalıpları ve çakma aparatları
• Kuşgözü delme kalıpları
• Tulumba el presi

Karşılaştırılması Gereken Ürünler

• Genel amaçlı 3 No kuşgözü montaj kalıbı — Farklı standart kuşgözlerinde pratik kullanım içindir; bu ürün kadar modele özel değildir.
• Ekstra uzun borulu plise sineklik kuşgözü — Standart borulu ürünle aynı kalıbı kullanacağı kesin kabul edilmemelidir.

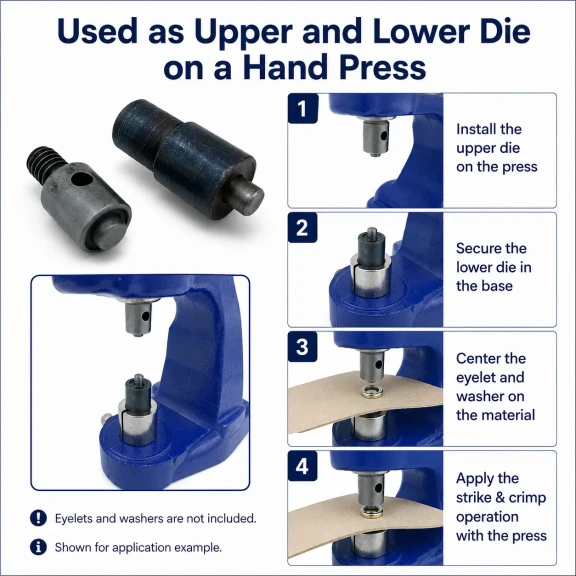

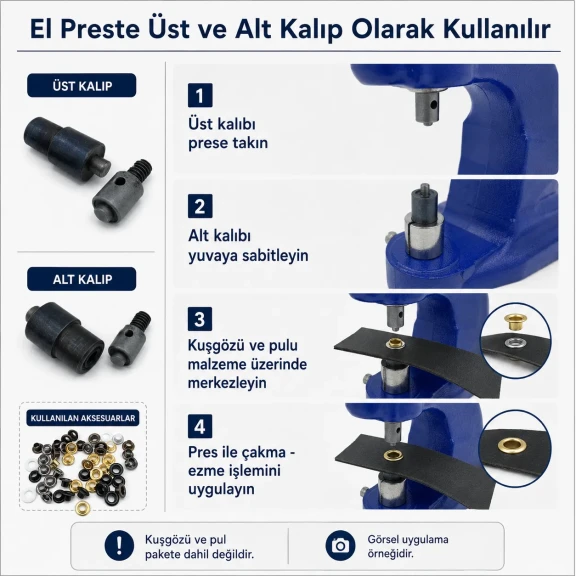

Montaj Adımları

1. PVC şerit üzerindeki kuşgözü konumunu işaretleyiniz.
2. Uyumlu delme kalıbıyla kontrollü bir delik hazırlayınız.
3. Kuşgözünü PVC şeridin ön tarafından deliğe geçiriniz.
4. Seçilen plastik veya metal pulu arka taraftan yerleştiriniz.
5. Kuşgözü ve pulu üst-alt montaj kalıbı arasında merkezleyiniz.
6. Pres baskısını düşük seviyeden başlayarak kademeli artırınız.
7. Borunun pul üzerinde eşit biçimde kıvrıldığını kontrol ediniz.
8. Kuşgözü ön yüzünde ezilme veya şekil bozukluğu olmadığını doğrulayınız.
9. Seri üretimden önce çekme, dönme ve ip hareket testi yapınız.

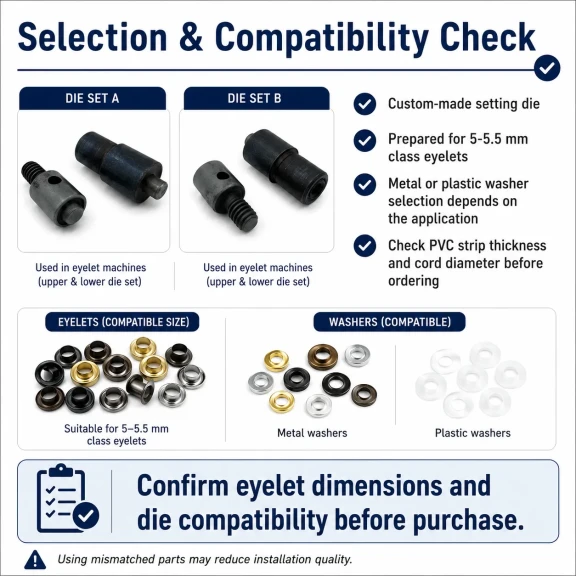

Yanlış Seçim ve Montaj Uyarıları

• Kalıbı yalnızca “3 No” adına bakarak farklı kuşgözlerinde kullanmayınız.
• Kuşgözünün dış çapını, boru yüksekliğini ve pul yapısını kontrol ediniz.
• Ekstra uzun borulu kuşgözünde numune yapmadan seri üretime geçmeyiniz.
• Delme kalıbıyla montaj kalıbını birbirine karıştırmayınız.
• PVC şeride tek seferde aşırı pres baskısı uygulamayınız.
• Kuşgözü ile pulu kalıp içinde merkezden kaçırmayınız.
• Pres bağlantı ölçüsünü sipariş öncesinde doğrulayınız.

Paket İçeriği

• 1 adet üst montaj kalıbı
• 1 adet alt montaj kalıbı
• Toplam 1 takım özel üretim kuşgözü montaj kalıbı

Kuşgözü, pul, PVC şerit, delme kalıbı, pres ve bağlantı dönüştürücüleri pakete dahil değildir.
