Makine ve kalıp alışverişinde hedef, en güçlü presi seçmekten önce doğru kuşgözü sistemini tanımlamaktır. Kuşgözünün gerçek iç çapı, boru yüksekliği, pul geometrisi, kumaşın katmanları ve presin kalıp bağlantısı bir bütündür. Bu rehber, kuş gözü makinası, kuş gözü aparatı ve kuşgözü çakma presi arayanların uyumsuz ekipman satın alma riskini azaltmak için hazırlanmıştır.

Kuşgözü kalıpları ve çakma aparatları; kumaş, deri, suni deri, branda, tente, çanta, ayakkabı, çadır, afiş ve teknik tekstil ürünlerinde metal kuşgözlerini doğru konumlandırmak ve güvenilir biçimde monte etmek için kullanılır. E-Düğme'de standart yuvarlak kuşgözü montaj kalıplarını, ters uygulama aparatlarını, kendinden delmeli kuşgözü kalıplarını, oval kuşgözü aparatlarını ve delme kalıplarını uygulamanıza göre karşılaştırabilirsiniz. Amacımız yalnızca bir kuş gözü aparatı seçtirmek değil; kuşgözü, delik, kalıp ve pres bağlantısını birbiriyle uyumlu bir sistem olarak kurmanıza yardımcı olmaktır.

Kuşgözü çakma aparatı ne işe yarar?

Kuşgözü çakma aparatı, uygun kuşgözünü ve varsa pulunu malzeme üzerinde kontrollü şekilde kapatarak sabitler. Montaj aparatı, delik açma kalıbıyla aynı işlevi görmez: standart uygulamada delme kalıbı deliği hazırlar, montaj kalıbı kuşgözünü kapatır. Ancak kendinden delmeli kuşgözü sistemlerinde, ürünün ve kalıbın tasarımına bağlı olarak delme ve montaj tek çevrimde gerçekleşebilir. Bu nedenle kalıbın hangi işlemi yaptığı ürünün teknik sayfasından doğrulanmalıdır.

Başlıca aparat aileleri

Aparat veya kalıp Temel görevi Seçim sırasında dikkat
Kuşgözü delme kalıbı Montaj öncesi uygun çapta delik açar Kesim çapı, malzeme ve pres bağlantısı
Standart kuşgözü montaj kalıbı Kuşgözü ve pulunu kapatır Gerçek ölçü, boru yüksekliği, pul ve kalıp formu
Ters kuşgözü kalıbı Özel yönde kapanma sağlar Kuşgözünün ve arka yüzün uygulama yönü
Kendinden delmeli montaj kalıbı Uyumlu sistemde delme ve montajı birleştirebilir Kuşgözü tasarımı ve malzeme sınırları
Oval kuşgözü kalıbı Oval gövdeye uygun montaj sağlar Ovalin kısa/uzun eksenleri ve kalıp formu
Delme-montaj seti Uyumlu parçaları birlikte sunar Paketin gerçek içeriği ve makine bağlantısı

Kuşgözü ölçüsü nasıl seçilir?

Sadece “No 5”, “No 24” veya “No 31” ifadesine bakarak aparat satın almak hatalı olabilir. Kuşgözünün gerçek iç çapı, malzemeden geçen borunun ölçüsü, dış başlık çapı, boru yüksekliği, pul tipi ve metal yapısı birlikte kontrol edilmelidir. Aynı numara farklı ürün ailelerinde farklı geometriler ifade edebilir. Örneğin 24 No standart kuşgözü ile özel veya paslanmaz bir versiyonun kalıbı aynı kabul edilmemelidir. Delme kalıbının çapı da isim benzerliğiyle değil, seçilen kuşgözünün gerektirdiği gerçek kesim ölçüsüyle belirlenir.

Delik çok küçük veya büyük olursa ne olur?

Gereğinden dar delik, kuşgözü borusunun geçişini zorlaştırabilir ve kumaşı çekerek form bozukluğuna yol açabilir. Gereğinden geniş delik ise kuşgözünün gevşemesine, yüksek gerilim altında çekilerek çıkmasına veya yüzeyin yırtılmasına neden olabilir. Kesim çapını üretime geçmeden önce numune üzerinde test edin. Özellikle katlanmış branda kenarı, çok katlı deri ve takviyeli bölgelerde malzeme kalınlığı ile kenardan bırakılan mesafe sonucu etkiler.

Kuşgözü nasıl monte edilir?

  1. Uygulama noktasını işaretleyin; kenar mesafesi ve ürünün maruz kalacağı yükü değerlendirin.
  2. Standart kuşgözü kullanıyorsanız ürün için doğrulanmış ölçüde delme kalıbıyla deliği hazırlayın. Kendinden delmeli sistemlerde ürün talimatını izleyin.
  3. Kuşgözünü ve varsa pulunu, montaj yönüne uygun biçimde yerleştirin.
  4. Alt ve üst kalıbı hizalayın; kalıbın pres üzerinde sağlam şekilde bağlandığını kontrol edin.
  5. Kontrollü basınç veya uygun darbeli uygulamayla montajı gerçekleştirin.
  6. Arka yüz kıvrımını, pul oturmasını, gevşeklik ve çatlak oluşumunu kontrol edin. Seri üretimden önce aynı malzemede test yapın.

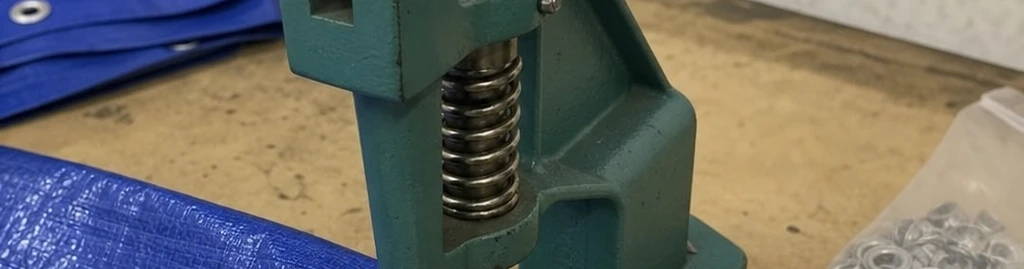

Kuş gözü makinası mı, elde vurma aparatı mı, çakma presi mi?

“Kuş gözü makinası”, “kuşgözü çakma makinası” ve “kuşgözü çakma presi” aramaları farklı uygulama ihtiyaçlarını içerebilir. Elde vurma aparatı, numune, onarım ve düşük adetli işlerde taşınabilir bir çözümdür; sonuç darbenin doğrultusuna ve uygulayıcıya bağlıdır. Tulumba tipi el presi, atölyede tekrar eden işlemlerde hizalama ve basınç kontrolüne yardımcı olur. Darbeli/çakmalı pres, uyumlu aparat kullanıldığında çakma prensibi gerektiren metal aksesuar uygulamalarında değerlendirilebilir. Elektrikli veya pnömatik makine ise üretim sıklığı ve aksesuar sistemine göre seçilir. Makinenin gücü kadar kalıp bağlantısı, hareket mesafesi ve uygulanacak kuşgözünün yapısı önemlidir; her kalıp her makineye doğrudan uymaz.

Branda kuşgözü çakma makinası ve branda aparatı seçimi

Branda, tente, vinil baskı ve PVC kaplı teknik tekstillerde kuşgözü uygulaması yalnız delik açmaktan ibaret değildir. Malzemenin kat sayısı, takviye şeridi, kaplama yapısı ve kenar gerginliği önem taşır. Branda kuşgözü aparatı için gerçek kuşgözü ölçüsünü, pul yapısını ve pres bağlantısını kontrol edin. Büyük çaplı kuşgözleri veya kalın katmanlar için uygun kapasitede ekipman gerekir. “Branda kuşgözü plastiği” arayan kullanıcılar ise metal kuşgözü ve plastik parça çözümlerini karıştırabilir: plastik ürünler metal kuşgözü montaj kalıbının otomatik alternatifi değildir; kendi montaj yöntemleri ayrıca doğrulanmalıdır.

Kalıp ve pres siparişinden önce uygulayacağınız kuşgözünün ürün kodunu, delik kesim çapını, pul gereksinimini ve kullanacağınız malzemenin katman sayısını bir arada not edin. Pres montaj ölçülerinden emin değilseniz teknik doğrulama isteyin.

Tek bir makine farklı aksesuar gruplarına hizmet edebilir; ancak bu, kalıpların evrensel olduğu anlamına gelmez. Üst ve alt kalıbın bağlantısı, oturma yüzeyi, çalışma mesafesi, eksen hizası ve gerekli baskı veya darbe yöntemi teknik olarak doğrulanmalıdır. Manuel Darbeli Pres Hafif Tip – M00100 ve Tulumba El Presi – M0099 seçeneklerini karşılaştırırken de tek başına ürün adıyla kalıp uyumluluğu sonucu çıkarmayın.

Hangi kuşgözü kalıbı hangi presle kullanılabilir?

Kapsül çakma makinası ve diğer aksesuarlar

Kapsül, metal kuşgözü, çıtçıt, perçin ve kot düğmesi benzer preslerde uygulanabilse de aynı kalıpla monte edilmezler. Kapsül çakma makinası araması yaparken kuşgözü-kapsül sisteminin tam türünü ve üst-alt aparat takımını belirleyin. Makine uyumu varsa farklı aksesuarlar için uygun kalıp değiştirilerek çalışma yapılabilir; bunu tüm presler için genel bir garanti olarak düşünmeyin.

Montajdan önce kalite ve uyumluluk kontrolü

Kontrol Neden önemli?
Kuşgözü numarası ve gerçek iç çap Yanlış ölçülü aparat seçimini önler
Kuşgözü gövde ve boru yüksekliği Kalıbın kapatma geometrisini etkiler
Pul varlığı ve arka yüz formu Alt kalıp uyumunu belirler
Yuvarlak/oval/kendinden delmeli tasarım Gerekli işlem ve kalıp türünü değiştirir
Pres bağlantısı, kalıp yüksekliği ve hareketi Mekanik olarak güvenli kullanım sağlar
Malzemenin kalınlığı ve kat sayısı Basınç ve numune sonucunu etkiler
Numune sonrası arka yüz kontrolü Eğri kapanma veya gevşemeyi erkenden gösterir

Doğru ürüne ilerleyin

Kuşgözü kalıpları ve çakma aparatları seçeneklerini inceleyin. Delik hazırlığı için kuşgözü delme kalıpları ve farklı aksesuar uygulamaları için çakma kalıpları ana kategorisi seçim sürecini tamamlar. Manuel Darbeli Pres Hafif Tip – M00100 ile Tulumba El Presi – M0099 ürünlerinin teknik bilgilerini ayrıca değerlendirin; uyumluluğu varsaymayın.

e-Buttons ile ihtiyacınıza uygun ekipman seçimi

Sık sorulan sorular

Kuşgözü çakma aparatı ile delme kalıbı aynı şey mi?

Hayır. Standart iş akışında biri deliği açar, diğeri kuşgözünü sabitler. Kendinden delmeli kuşgözü sistemleri istisna oluşturabilir.

Kuş gözü makinası bütün numaralara uygun mudur?

Hayır. Makinenin bağlantısı, çalışma kapasitesi ve seçilen kalıp ile kuşgözü sistemi birlikte değerlendirilir.

Kuşgözü neden yamuk kapanır?

Üst-alt kalıp hizasızlığı, yanlış kalıp formu, uygun olmayan basınç veya malzemeye göre hatalı seçim bu soruna yol açabilir.

Kuşgözü neden gevşek kalır?

Büyük delik, yanlış boru yüksekliği, pul-kalıp uyumsuzluğu veya yetersiz kapatma sık karşılaşılan nedenlerdir.

No 24 kuşgözüne hangi aparat gerekir?

Standart, özel veya paslanmaz ürünün gerçek iç çapı, borusu, pul yapısı ve kullanılacak makineye göre seçim yapılmalıdır.

No 31 kuşgözü hangi makineyle çakılır?

No 31 ibaresi tek başına makine uyumunu kanıtlamaz. Kuşgözü ve kalıp kodu ile presin teknik uyumu doğrulanmalıdır.

Branda için hangi kuşgözü aparatı uygundur?

Branda kalınlığı, takviye, kuşgözü boyutu, pul yapısı ve makine bağlantısına uygun model seçilmelidir.

Oval kuşgözü yuvarlak kalıpla uygulanabilir mi?

Hayır; oval geometriye uygun delme ve montaj kalıpları kullanılmalıdır.

Kendinden delmeli kalıpta ayrıca delik açmak gerekir mi?

Uygun ürün ve malzemelerde gerekmeyebilir; kalın veya çok katlı yüzeyler için üretici uygulama bilgisi ve numune testi esas alınmalıdır.

Kapsül ve çıtçıt için aynı kuşgözü kalıbı kullanılabilir mi?

Hayır. Her aksesuarın kendi montaj geometrisine uygun üst-alt kalıp takımı gerekir.

Doğru kalıpla daha temiz ve tekrarlanabilir montaj

Kuşgözü uygulamasında iyi sonuç, yalnız güçlü bir pres almakla değil, doğru parçaları bir araya getirmekle başlar. E-Düğme'de önce kuşgözü tipini ve gerçek ölçüsünü belirleyin; ardından delme, montaj ve pres uyumluluğunu kontrol ederek seçiminizi tamamlayın. Teknik uyumluluk netleşmediğinde seri üretim öncesinde numune deneyin.
