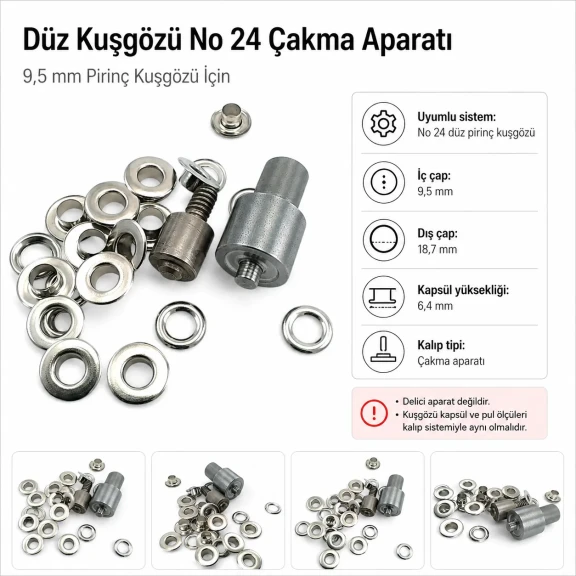

Düz Kuşgözü No 24 Çakma Aparatı – 9,5 mm Pirinç Kuşgözü İçin KLP00024DUZ

No 24 Düz Kuşgözü Çakma Aparatı Ne İşe Yarar?

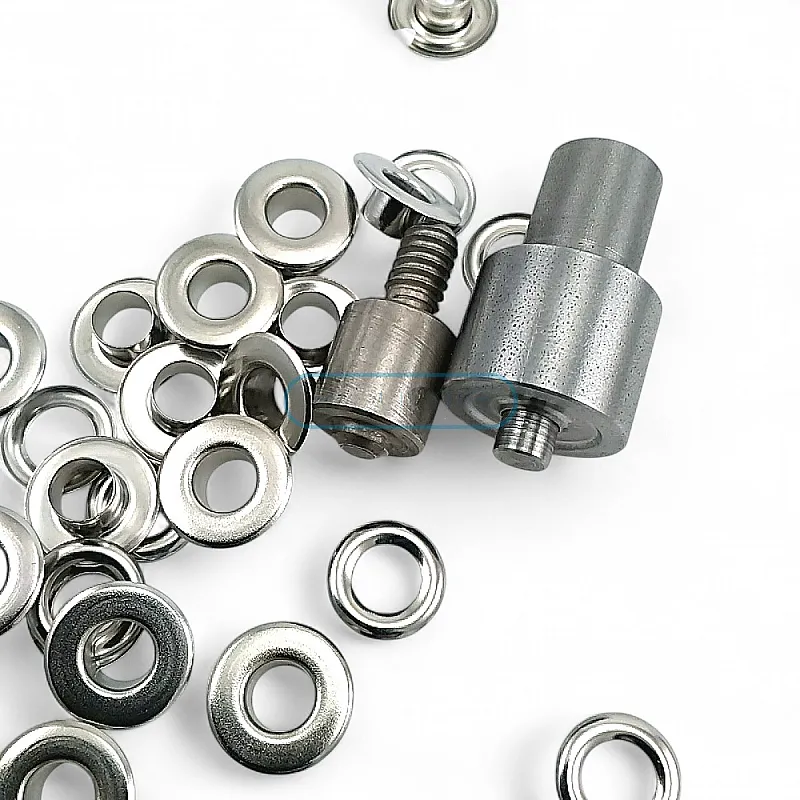

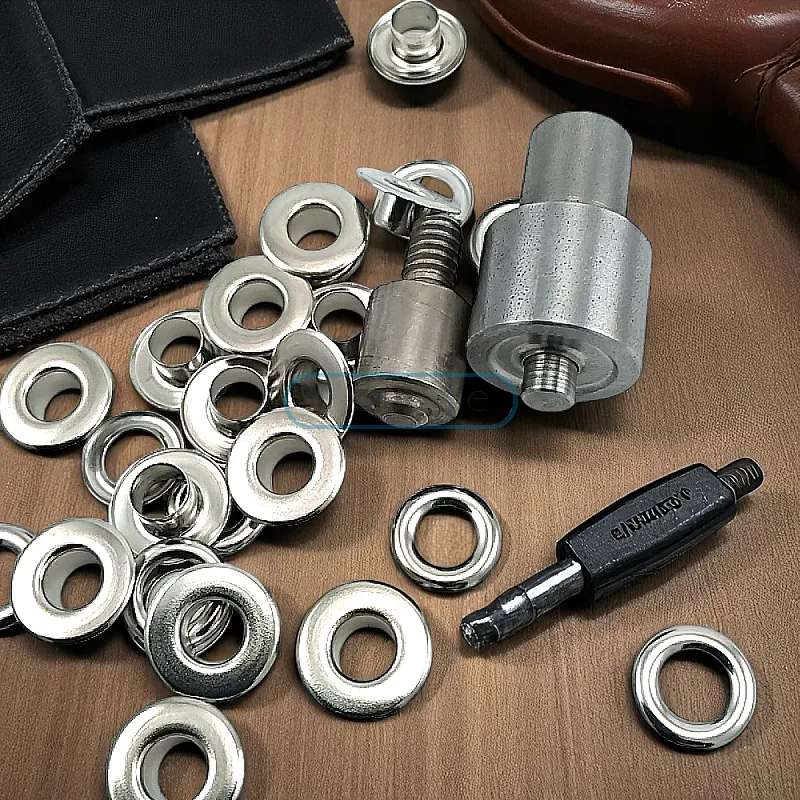

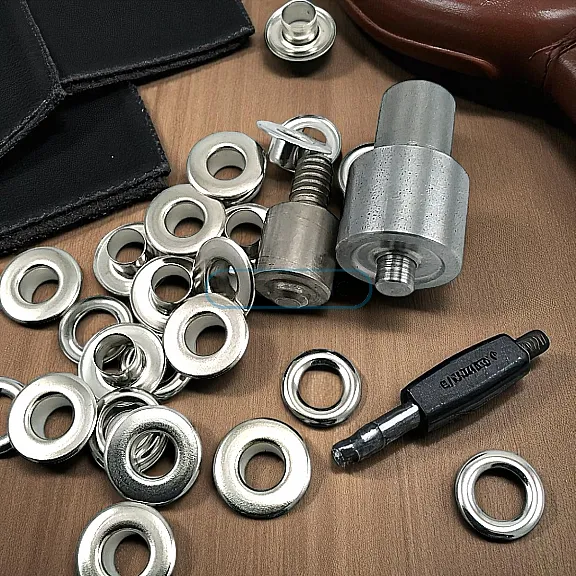

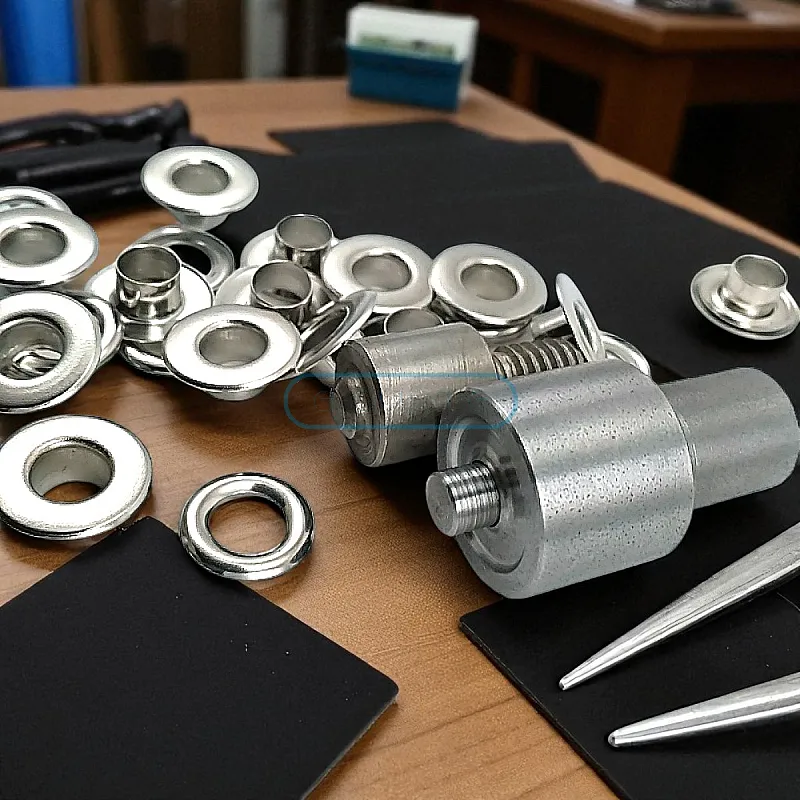

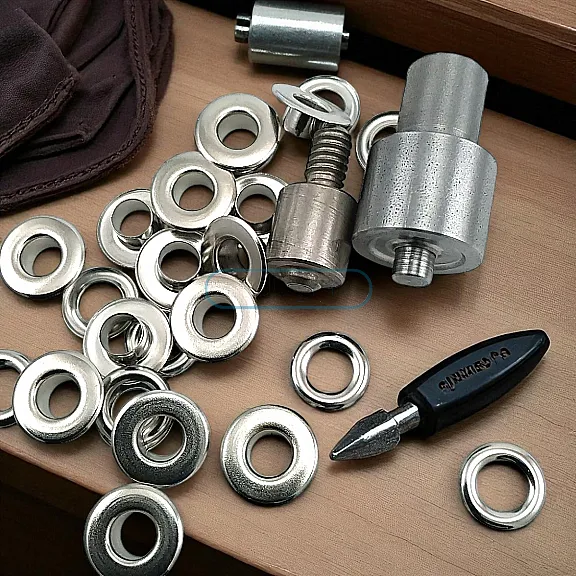

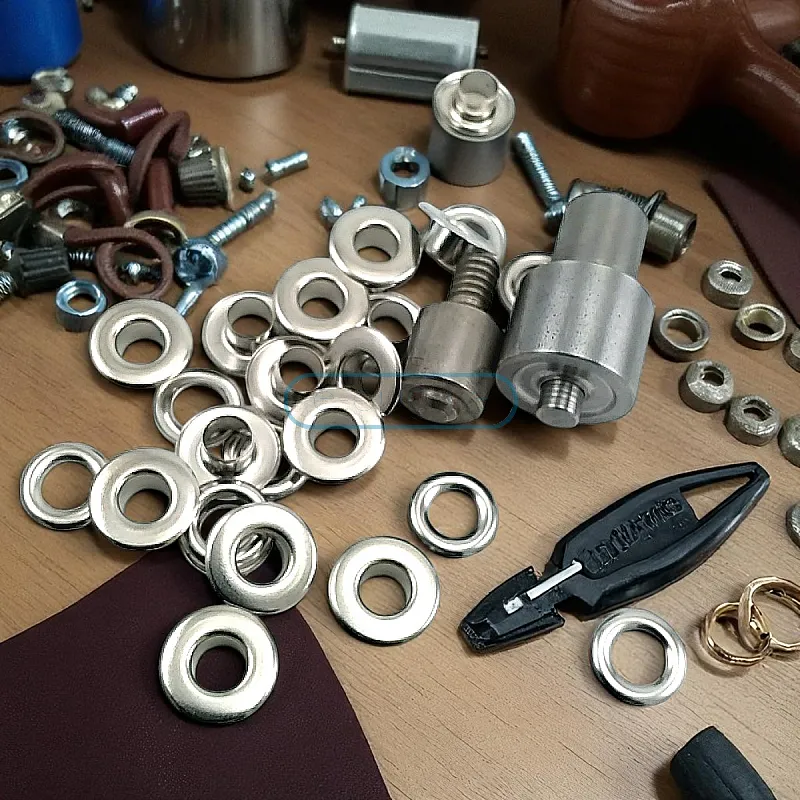

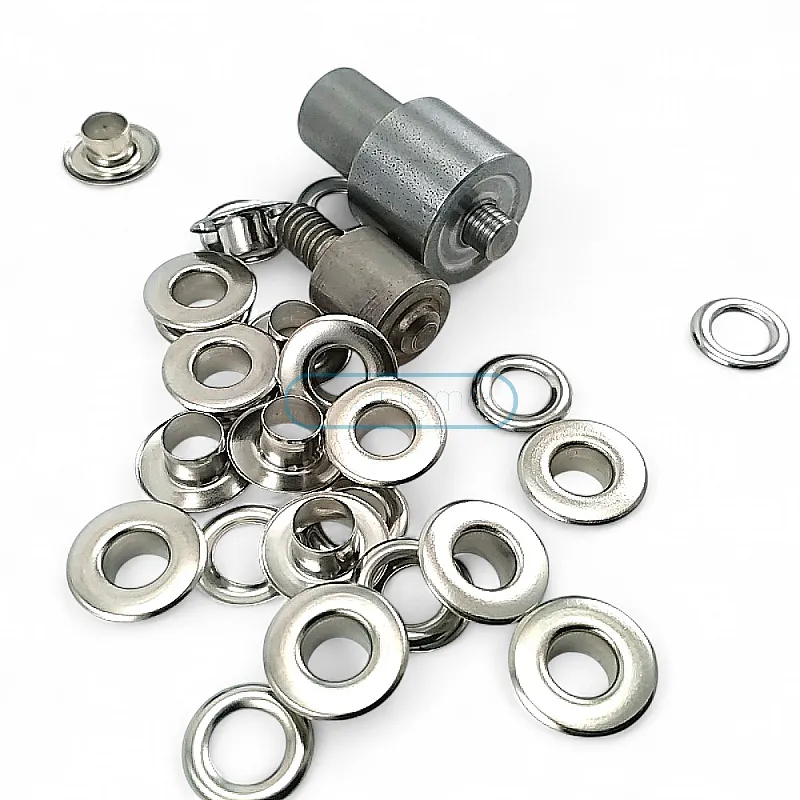

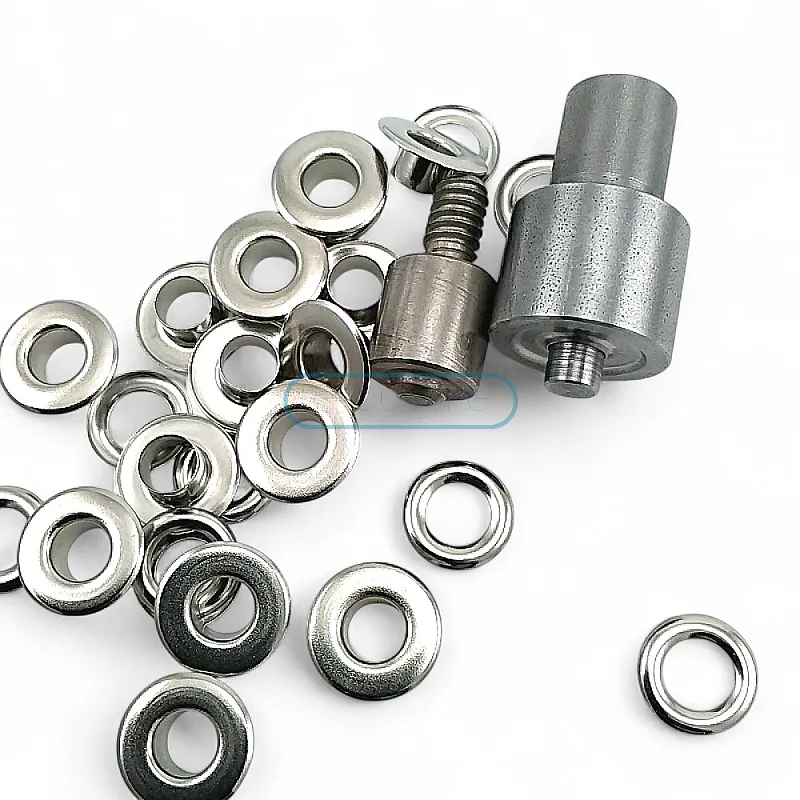

No 24 düz kuşgözü çakma aparatı, 9,5 mm iç çaplı düz pirinç kuşgözlerini yüzeye kontrollü baskı ile monte etmek için kullanılan özel bir montaj kalıbıdır. Kuşgözünün kapsül borusunu pul üzerine düzgün biçimde kapatarak bağlantının daha dengeli, temiz ve dayanıklı olmasına yardımcı olur.

Bu ürün delik açma aparatı değildir. Görevi, önceden hazırlanmış uygun delikte kuşgözünü ve pulunu birleştirmektir. Delik hazırlama gerekip gerekmediği; uygulanacak malzemenin kalınlığına, sertliğine, dokusuna ve kuşgözü boru yapısına göre belirlenmelidir.

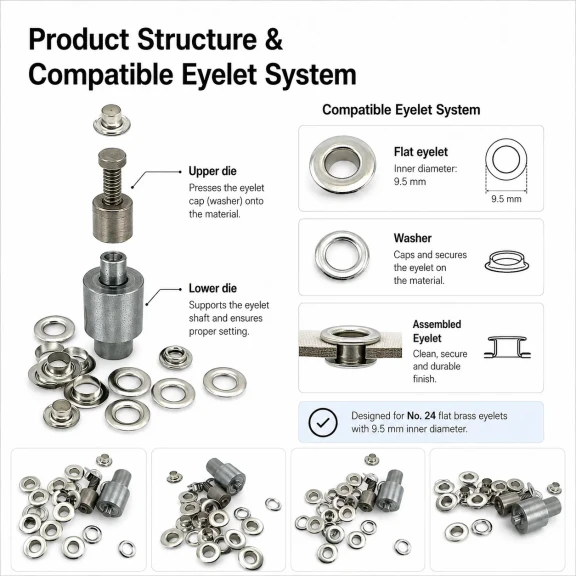

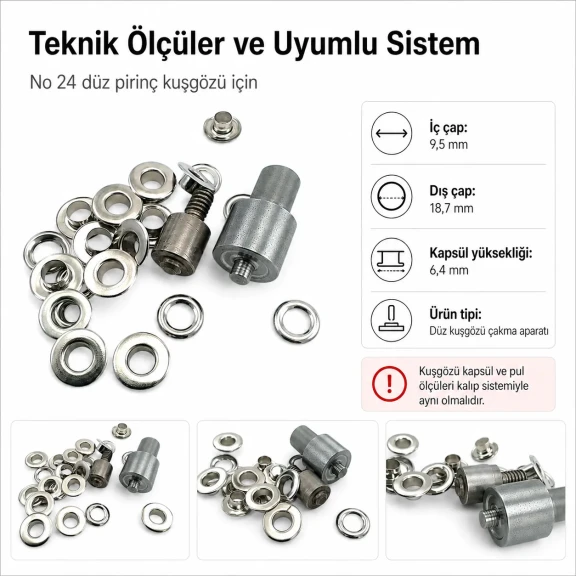

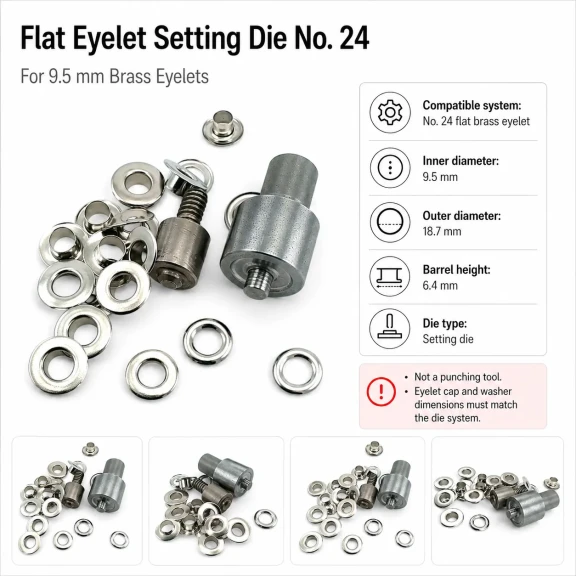

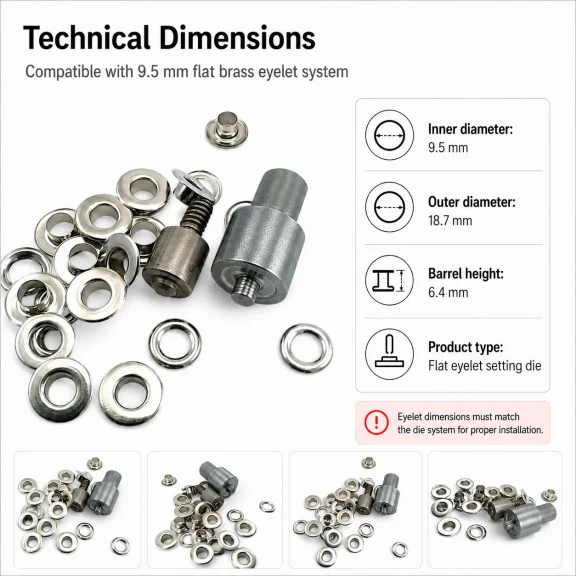

Uyumlu Kuşgözü Ölçüleri

Bu kalıp, aşağıdaki ölçülere sahip düz pirinç No 24 kuşgözü sistemi için kullanılmalıdır:

• Kapsül dış çapı: 18,7 mm
• Kapsül iç çapı: 9,5 mm
• Kapsül yüksekliği: 6,4 mm
• Pul dış çapı: 18,7 mm
• Pul iç çapı: 10,8 mm
• Pul yüksekliği: 1 mm

Ürün sayfasında “19 mm” olarak geçen ifade, kuşgözünün yaklaşık 18,7 mm dış çap grubunu anlatır. Kalıp seçimi yapılırken yalnız dış çap değil; kapsül iç çapı, boru yüksekliği, pul yapısı ve ürün formu birlikte dikkate alınmalıdır.

Hangi Kuşgözüyle Kullanılır?

Bu montaj kalıbı, Düz Kuşgözü No 24 Pirinç 9,5 mm ile birlikte kullanılmalıdır. Aynı “No 24” ifadesini taşıyan fakat farklı boru yüksekliği, farklı pul yapısı veya farklı kapsül formuna sahip ürünler kalıpla otomatik olarak uyumlu kabul edilmemelidir.

Delici Aparat ile Kuşgözü Kalıbı Aynı Ürün Değildir

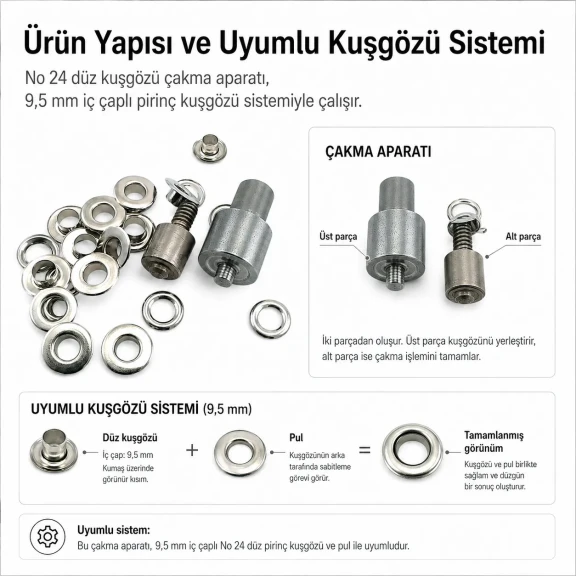

Kuşgözü çakma aparatı, kapsülü ve pulu birleştirerek kuşgözünü monte eder. Delici aparat veya kuşgözü delme kalıbı ise malzemede ön delik hazırlamak içindir. Bu iki ekipman farklı işlem yapar.

Ön delik gereken uygulamalarda, ürünle ilişkili 9 mm Kuşgözü Delme Kalıbı, malzeme ve montaj sonucu numune üzerinde kontrol edilerek değerlendirilebilir. Delik çapı yalnız kuşgözünün iç çapına göre otomatik seçilmemelidir.

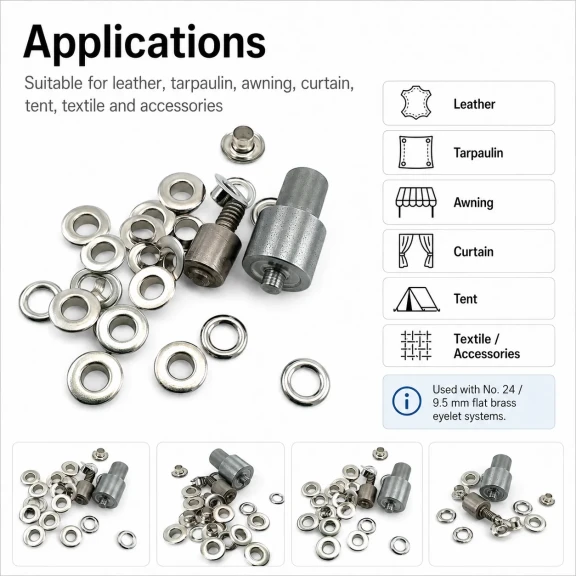

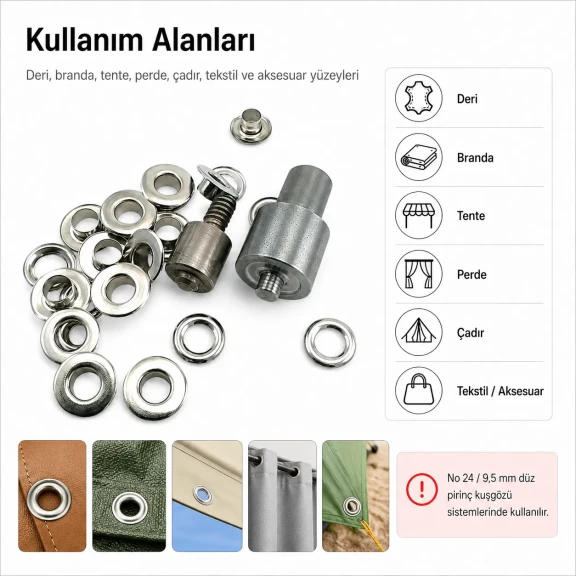

Hangi Uygulamalarda Kullanılır?

• Branda, tır brandası, tente ve koruyucu örtü uygulamaları
• Çadır, kamp ekipmanı ve bağlama noktaları
• Perde, fon, ev tekstili ve dekoratif tekstil ürünleri
• Çanta, kılıf, kemer ve deri aksesuar üretimi
• Kordon, halat, ip ve askı geçiş noktaları
• Tekstil ürünlerinde dekoratif metal detay uygulamaları
• Atölye, numune, tamir ve küçük seri üretim çalışmaları

Makine ve El Aparatı Uyumu

Bu kalıp, fiziksel bağlantı uyumu doğrulandığında elde vurmalı uygulama aparatı, tulumba el presi, darbeli el presi, elektrikli makine ve pnömatik makine sistemleriyle kullanılabilir.

Küçük adetli, numune veya tamir uygulamalarında elde vurmalı kalıp değerlendirilebilir. Daha düzenli ve tekrarlı montaj işlemleri için ise uygun bağlantı sağlandığında Tulumba El Presi tercih edilebilir.

Bağlantı seçimi yapılırken metrik ve inch vida sistemleri çapları yakın görünse bile birbirinin yerine kullanılmamalıdır. Kalıp, adaptör ve pres arasındaki gerçek vida standardı işlem öncesinde doğrulanmalıdır.

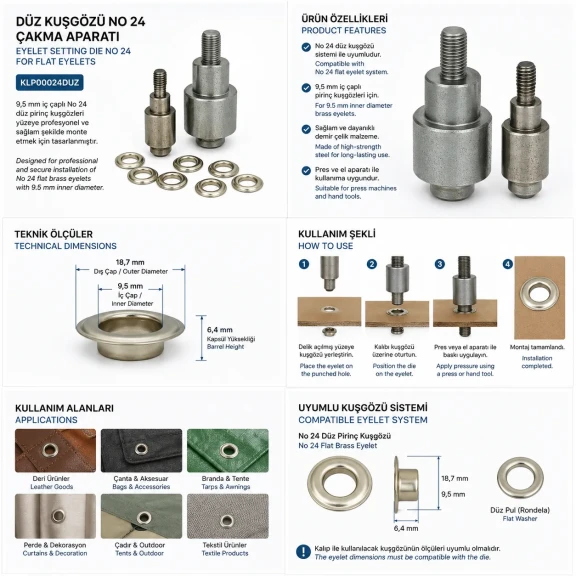

Doğru Uygulama Sırası

1. Uygulama yapılacak yüzeyin kalınlığı, sertliği ve kat sayısı kontrol edilir.
2. 9,5 mm iç çaplı düz pirinç No 24 kuşgözü ve uyumlu pul seçilir.
3. Gerekliyse malzemede uygun çapta ön delik hazırlanır.
4. Kapsül malzemenin ön yüzünden, pul ise arka yüzünden yerleştirilir.
5. Kuşgözü çakma aparatıyla kontrollü baskı uygulanır.
6. Kapsül borusunun pul üzerine eşit kapandığı ve kuşgözünün dönmediği kontrol edilir.

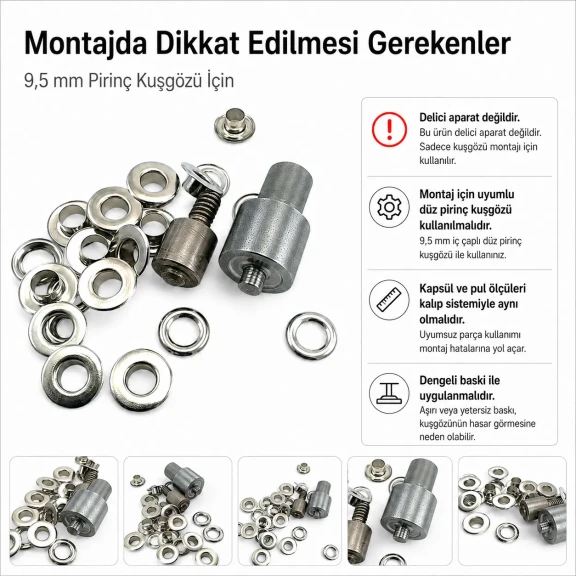

Sipariş Öncesinde Dikkat Edilmesi Gerekenler

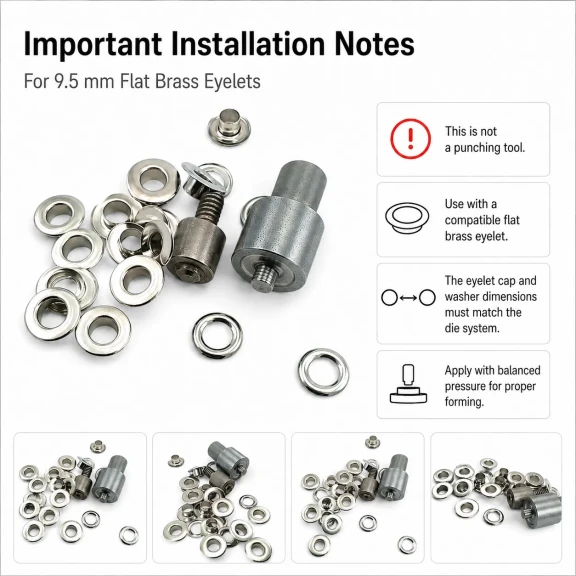

• Bu ürün delik açma kalıbı değil, kuşgözü montaj kalıbıdır.
• Yalnız 9,5 mm iç çaplı ve 18,7 mm dış çaplı düz pirinç No 24 kuşgözü sistemiyle kullanılmalıdır.
• Kapsül yüksekliği 6,4 mm, pul iç çapı 10,8 mm ve pul yüksekliği 1 mm olan yapı kontrol edilmelidir.
• Farklı kuşgözü malzemeleri, kapsül formları veya pul tasarımları için ayrı kalıp gerekebilir.
• Kalın, kaplamalı, çok katlı veya sert malzemelerde üretim öncesi numune montajı yapılmalıdır.
• El aparatı, pres, adaptör, delme kalıbı ve kuşgözü standart ürün paketine dahil değildir.
• Kalıp bağlantısı, kullanılacak pres veya makineye göre teknik olarak doğrulanmalıdır.

Sık Sorulan Sorular

Bu kalıp hangi kuşgözüyle kullanılır?

9,5 mm iç çap, 18,7 mm dış çap ve 6,4 mm kapsül yüksekliğine sahip düz pirinç No 24 kuşgözüyle kullanılmalıdır.

19 mm ile 9,5 mm arasında ne fark vardır?

Yaklaşık 19 mm ifadesi kuşgözünün dış çap grubunu anlatır. 9,5 mm ise kuşgözünün iç çapıdır ve kordon, ip veya bağlantı elemanının geçeceği açıklığı ifade eder.

Bu ürün delik açar mı?

Hayır. Bu ürün kuşgözünü monte eder. Ön delik gerekiyorsa ayrıca uygun bir Punching Die veya kuşgözü delme kalıbı kullanılmalıdır.

Her No 24 kuşgözüyle kullanılabilir mi?

Hayır. No bilgisi tek başına yeterli değildir. Kapsül çapı, iç çap, boru yüksekliği, pul yapısı ve kuşgözü formu birlikte kontrol edilmelidir.

Tulumba el presiyle kullanılabilir mi?

Uygun kalıp bağlantısı, adaptör ve pres uyumu sağlandığında kullanılabilir.

Branda ve tente uygulamalarında kullanılabilir mi?

Uyumlu kuşgözü, doğru delik hazırlığı ve yeterli baskı kuvveti kullanıldığında branda, tente ve benzeri teknik tekstil uygulamalarında kullanılabilir.
